Sidetehnika EW armees ...

[ruusserg]

Kas tegemist sidemeestega ?


Igatahes foto tagaküljele enam käsitsi ei kirjutatud .


[funker]

Raadiotelegrafist reamees Johannes Katkosild Üksik Raadiotelegraafikompanii õppeklassis Mäekasarmutes, 1923.

http://www.ra.ee/fotis/index.php?type=2&id=239255

[LoCo]

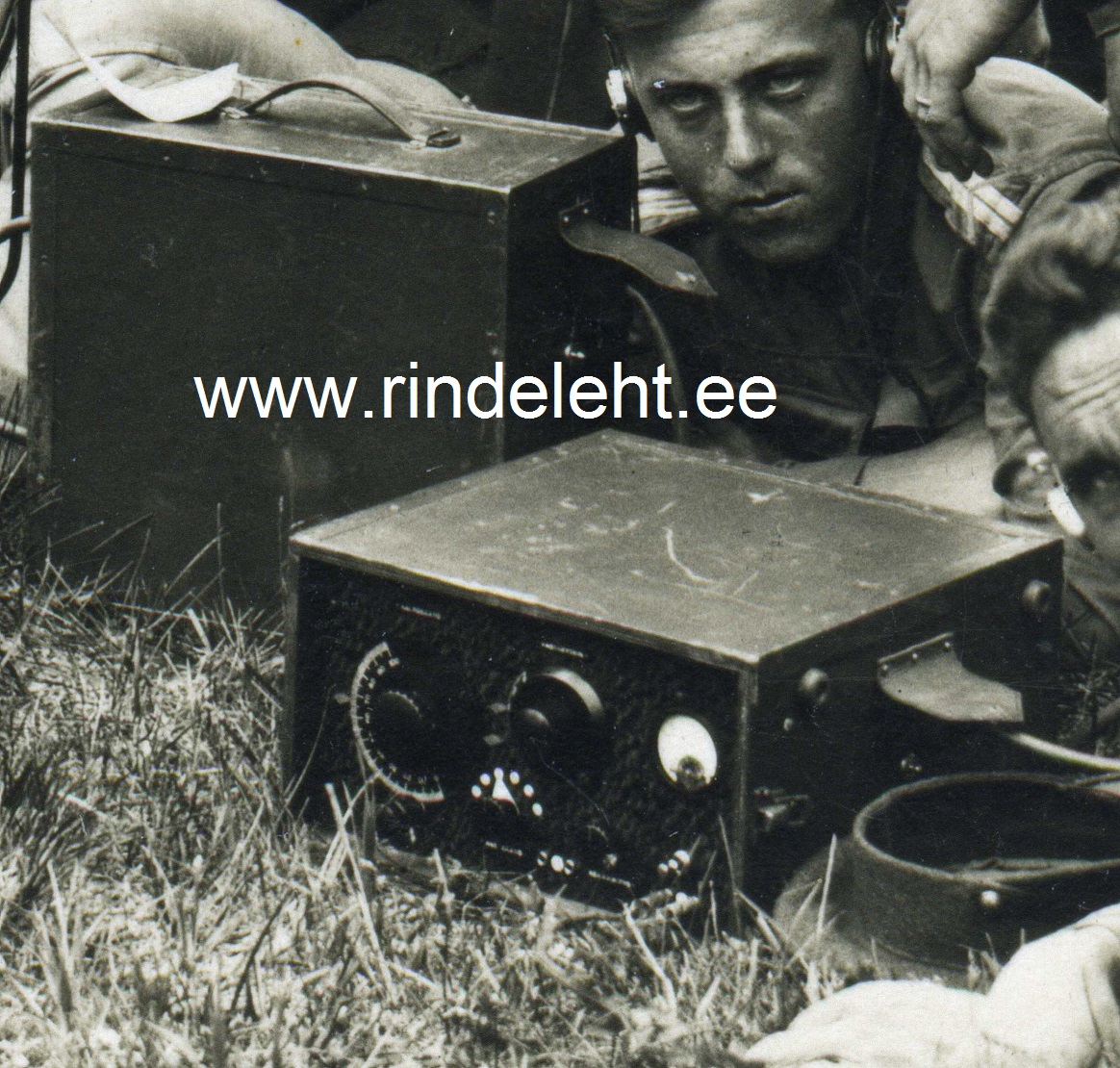

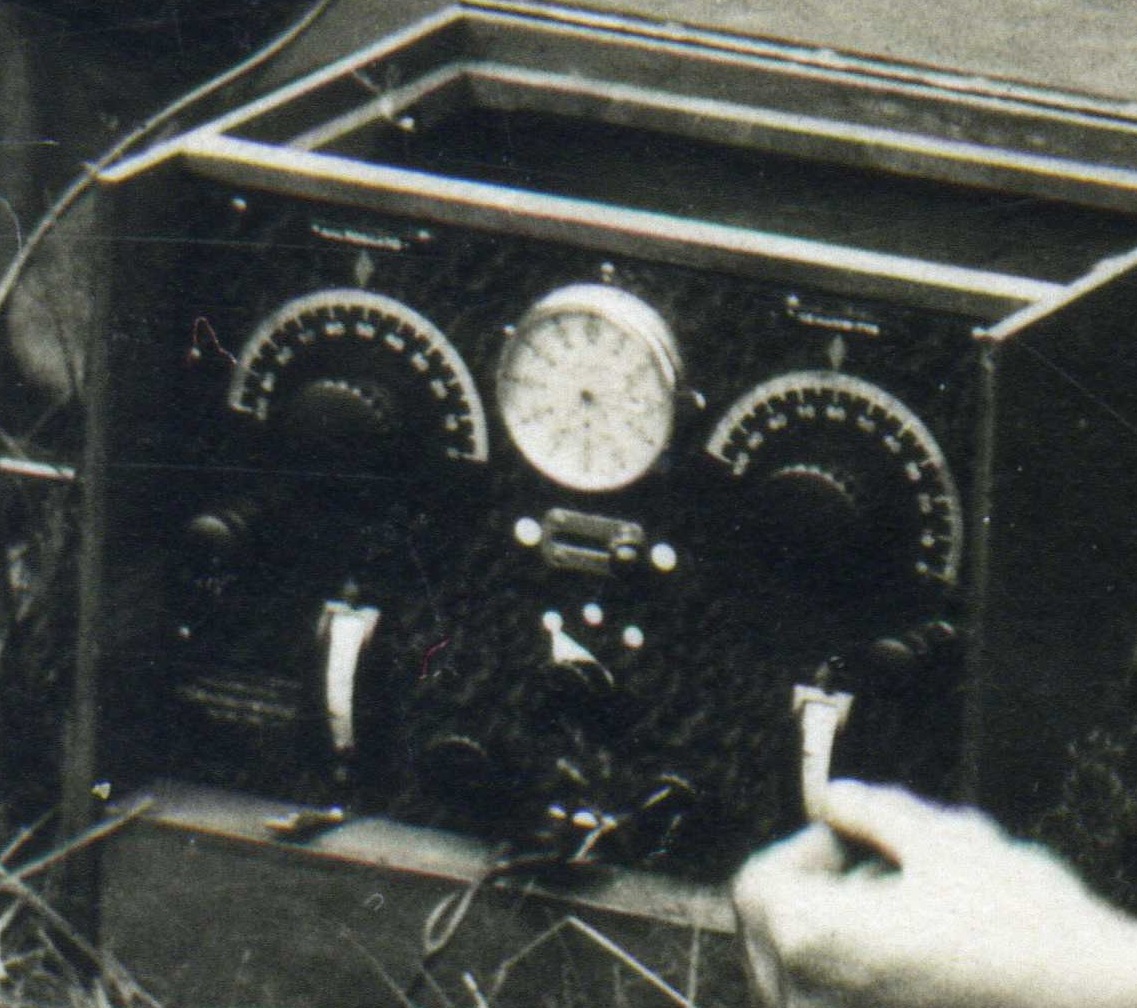

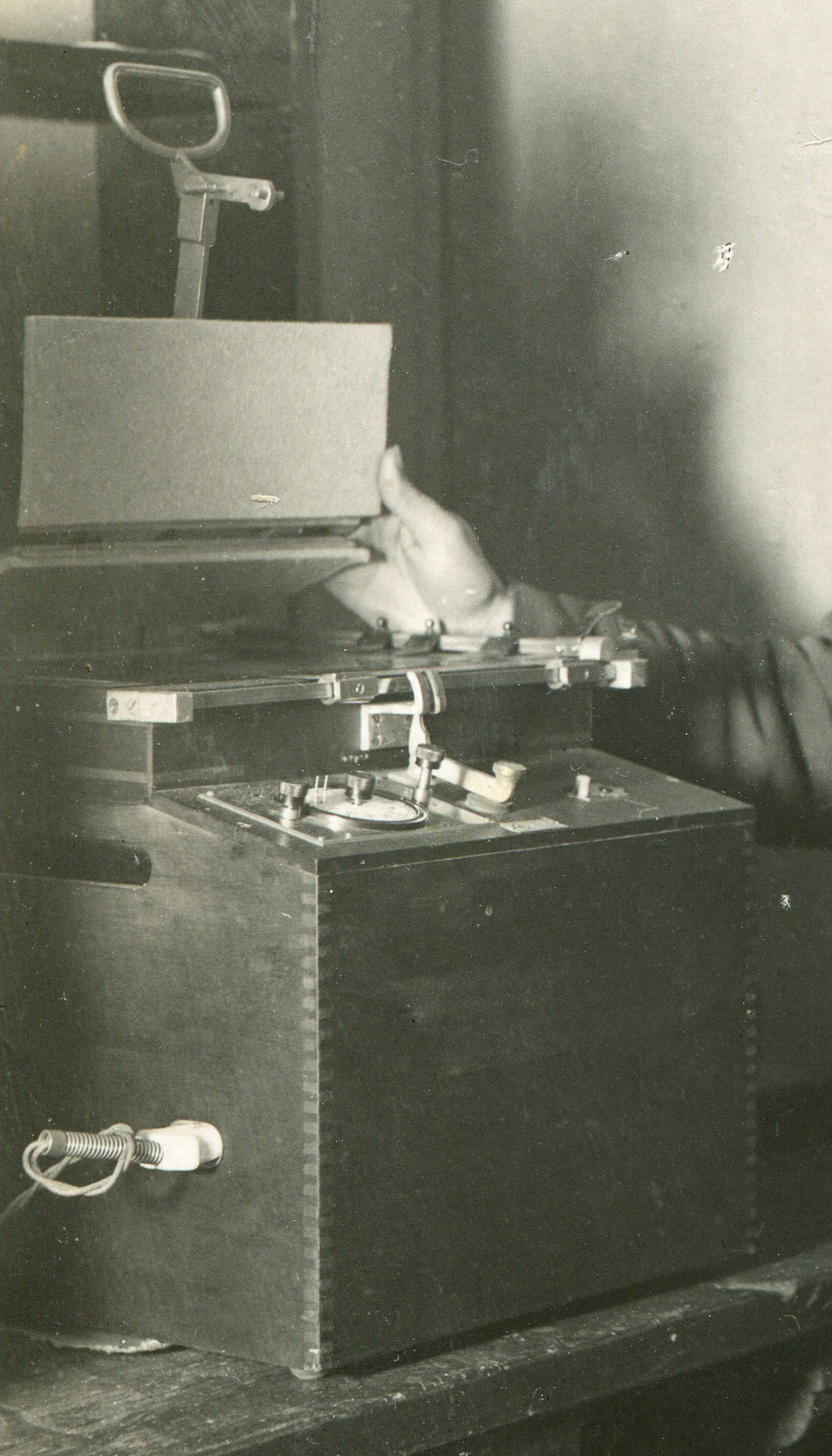

Sidepataljon, 1930ndate algus. Funkerile kodutööd

[funker]

Väga vinge pilt, LoCo, tänan! Suurenduste kvaliteet on selline, et peaaegu
loeb juba ka kirjad välja. Äkki näidata skännerile võileiba ja ta teeb veel viimase pingutuse?
Ma loen juba uduselt scan018si.jpg pealt "raadio" välja

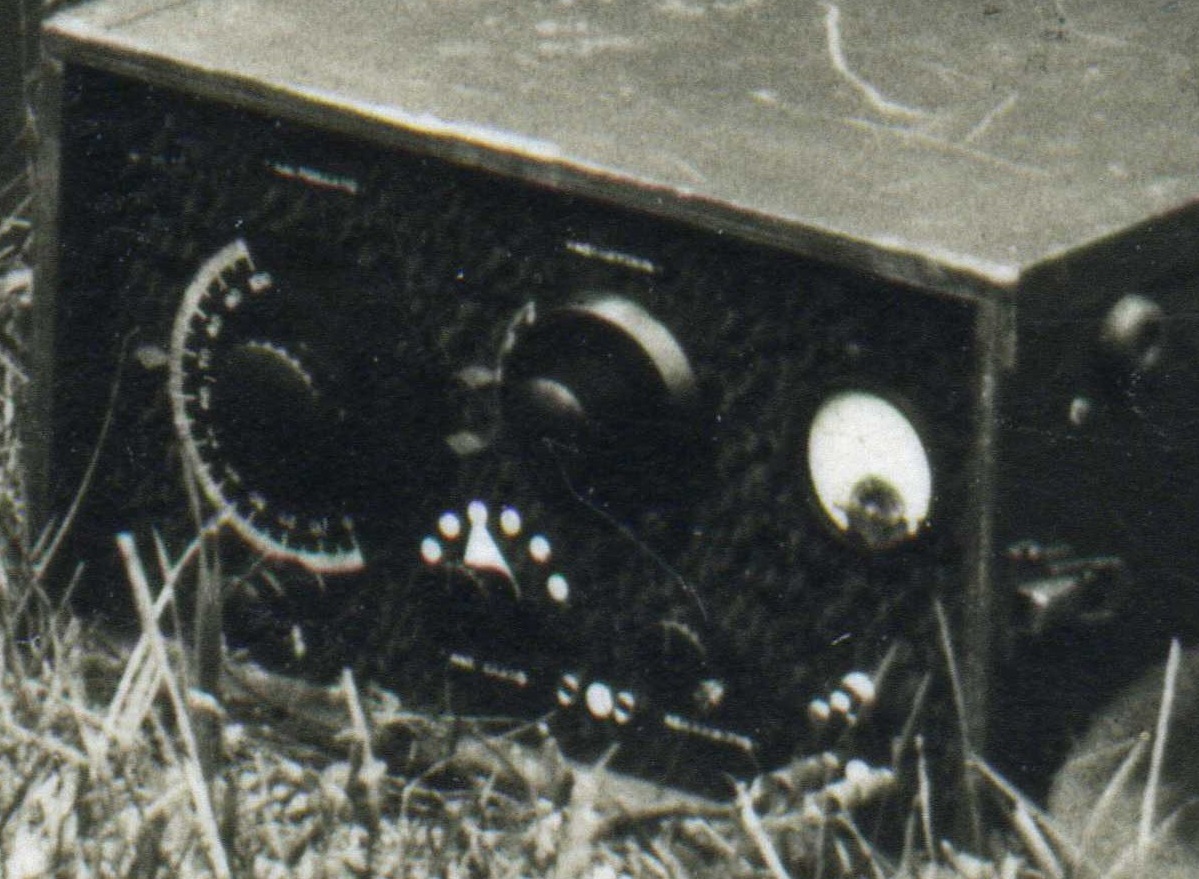

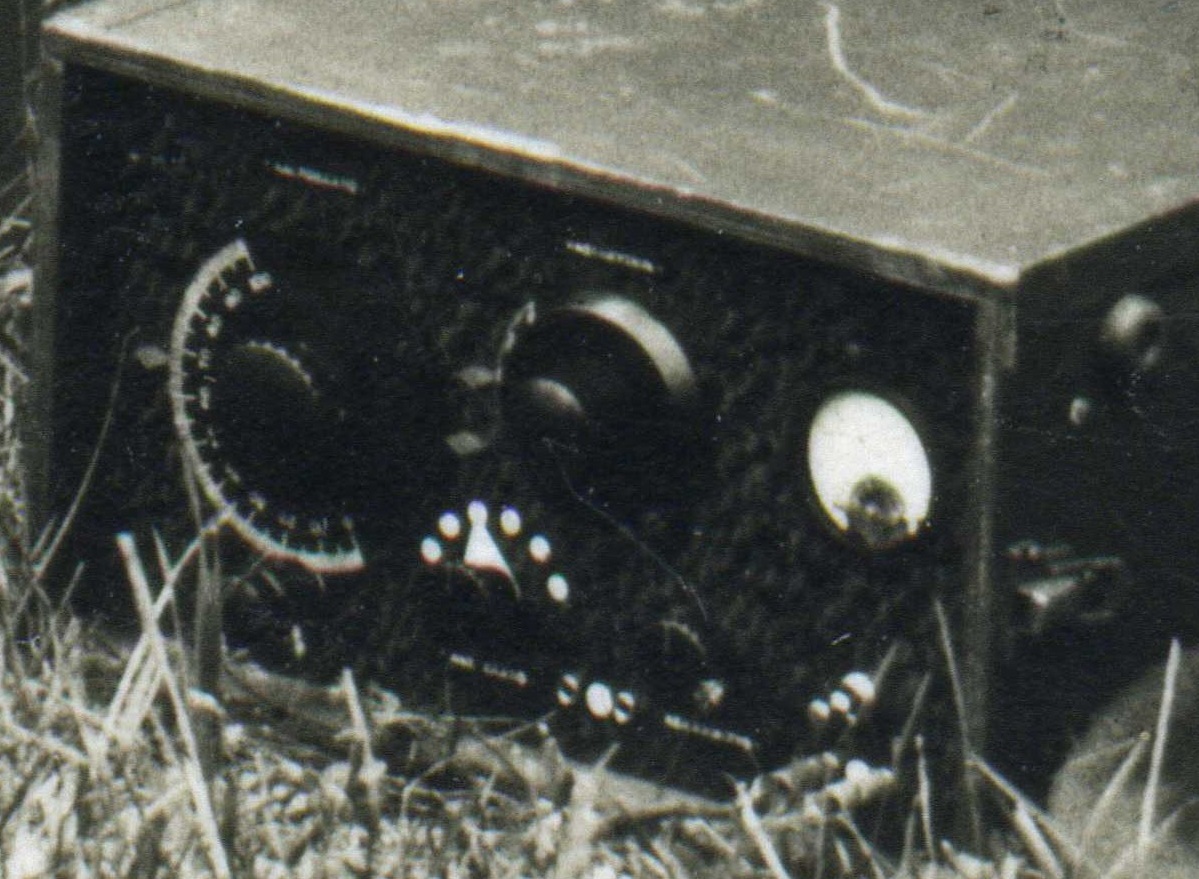

Tegumoelt on ta sarnane varem Uscha poolt postitatuga, kuid mitte päris. Tuvastamise teeb keeruliseks
asjaolu, et tol ajal muuhulgas ehitati sidepatis raadioid ka ise. See selgitab asjaolu, et raadiol pole
läbivalt mingi konkreetse maa tolleaegsete raadiote tunnuseid vaid natuke siit ja natuke sealt. Otsingud
jätkuvad

[LoCo]

peaaegu loeb juba ka kirjad välja. Äkki näidata skännerile võileiba ja ta teeb veel viimase pingutuse?
Ma loen juba uduselt scan018si.jpg pealt "raadio" välja

Võtsin skännerist viimast, aga detailsemat infot välja ei loe.

[funker]

peaaegu loeb juba ka kirjad välja. Äkki näidata skännerile võileiba ja ta teeb veel viimase pingutuse?
Ma loen juba uduselt scan018si.jpg pealt "raadio" välja

Võtsin skännerist viimast, aga detailsemat infot välja ei loe.

Selge, juba praegune suurendus on muljetavaldav.

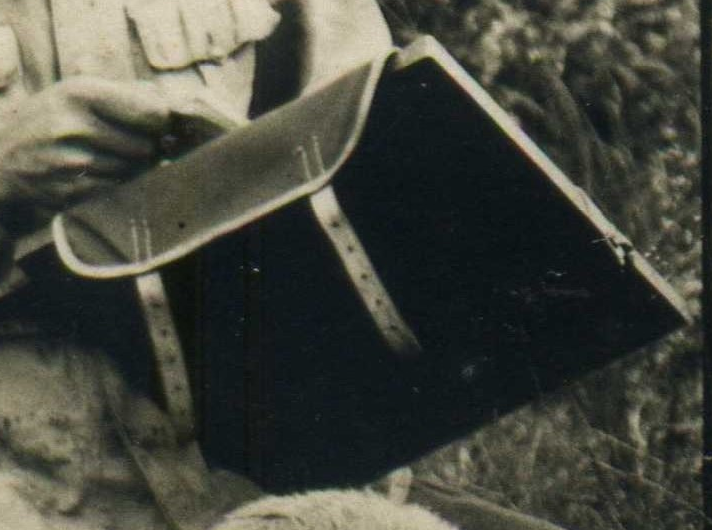

Muide, kas vasakpoolsel härral pole käes samasugune ranits, mille Uscha just leidis?
Suurendad ehk ka selle ära, siis Uscha võrdleb...igatahes väga sarnane...

[LoCo]

Muide, kas vasakpoolsel härral pole käes samasugune ranits, mille Uscha just leidis?
Suurendad ehk ka selle ära, siis Uscha võrdleb...igatahes väga sarnane...

See on pigem ikka dokumendimapp vms.


[LoCo]

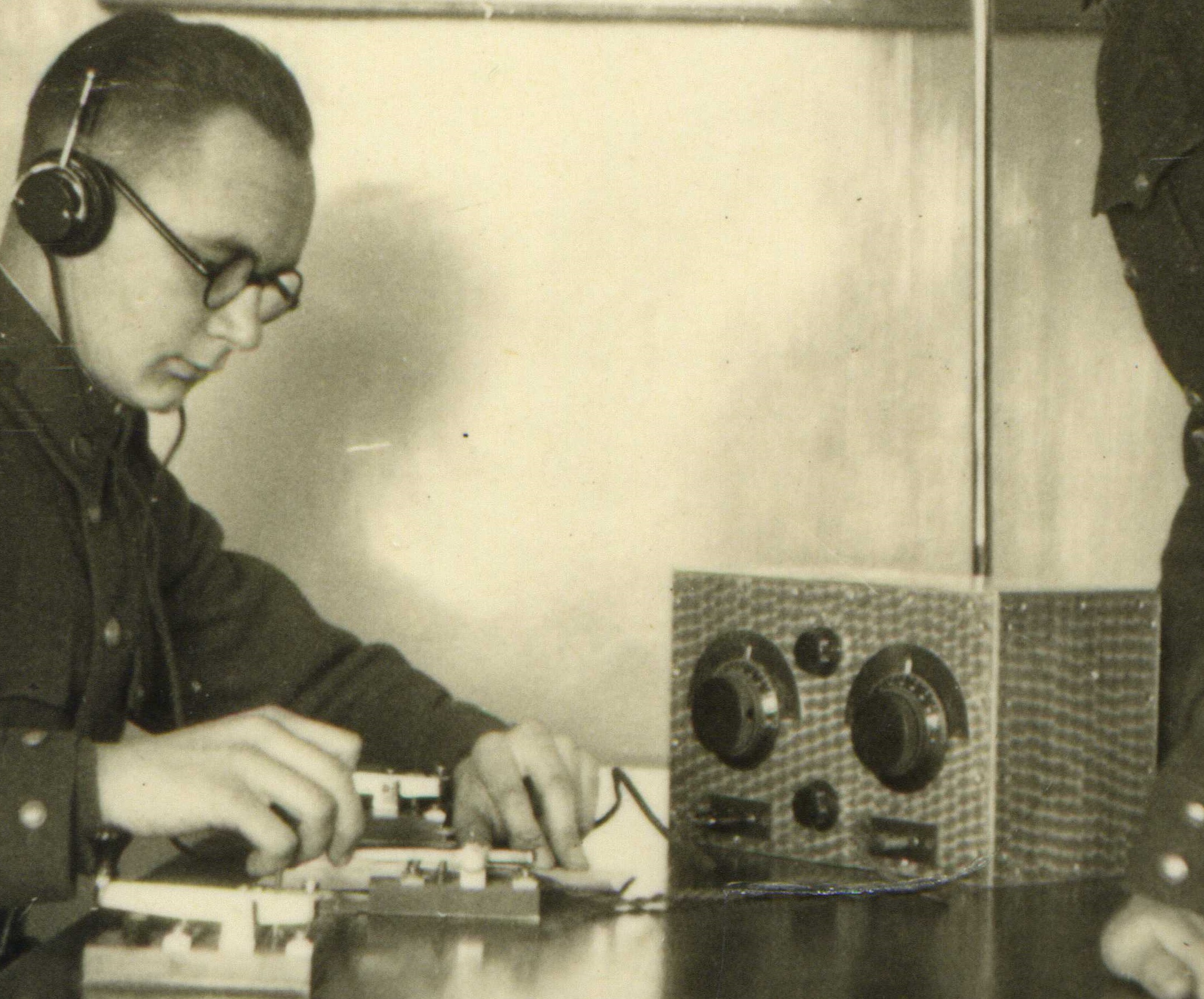

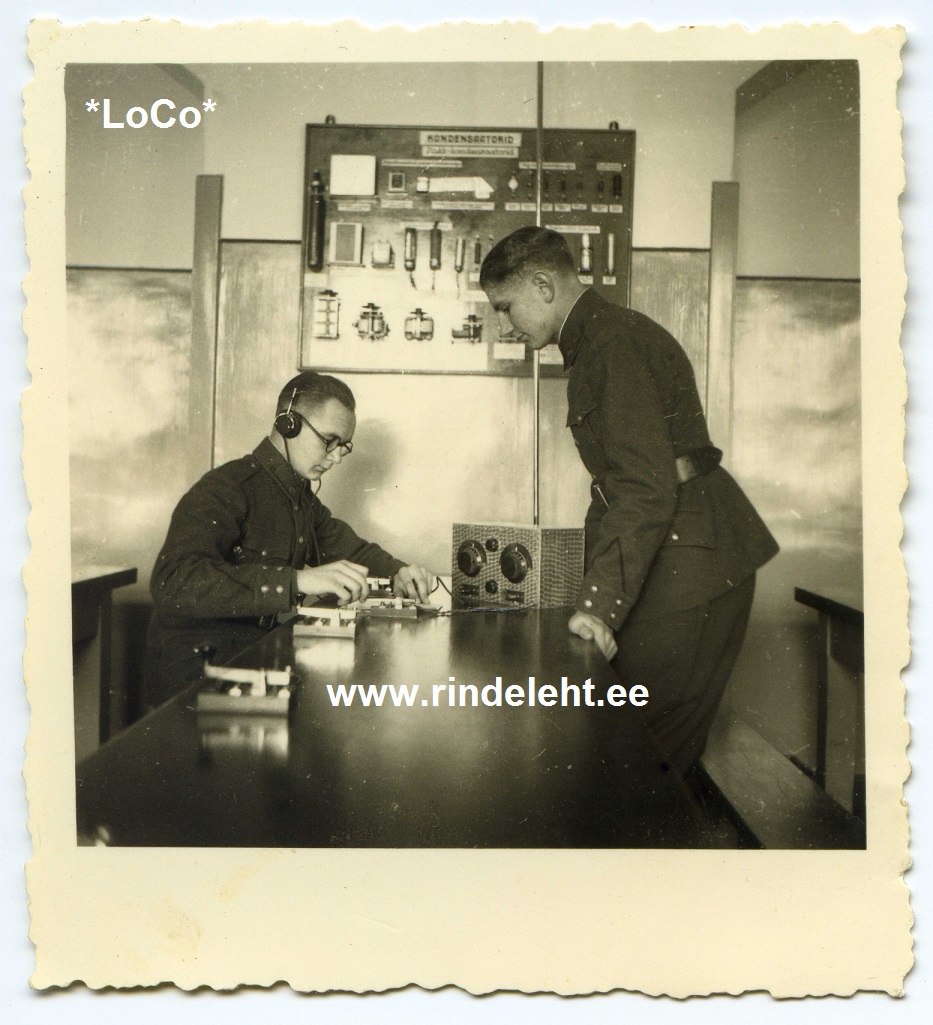

Sidepataljoni mehed ja morse? aparaat. 30ndate lõpp.

[funker]

Sidepataljoni mehed ja morse? aparaat. 30ndate lõpp.

Morse õppimine/harjutamine käib. Seinal on ilus kondensaatorite õppestend.
Tee sellest ka suurendus?

[LoCo]

Seinal on ilus kondensaatorite õppestend.
Tee sellest ka suurendus?

[funker]

Aitäh, LoCo.

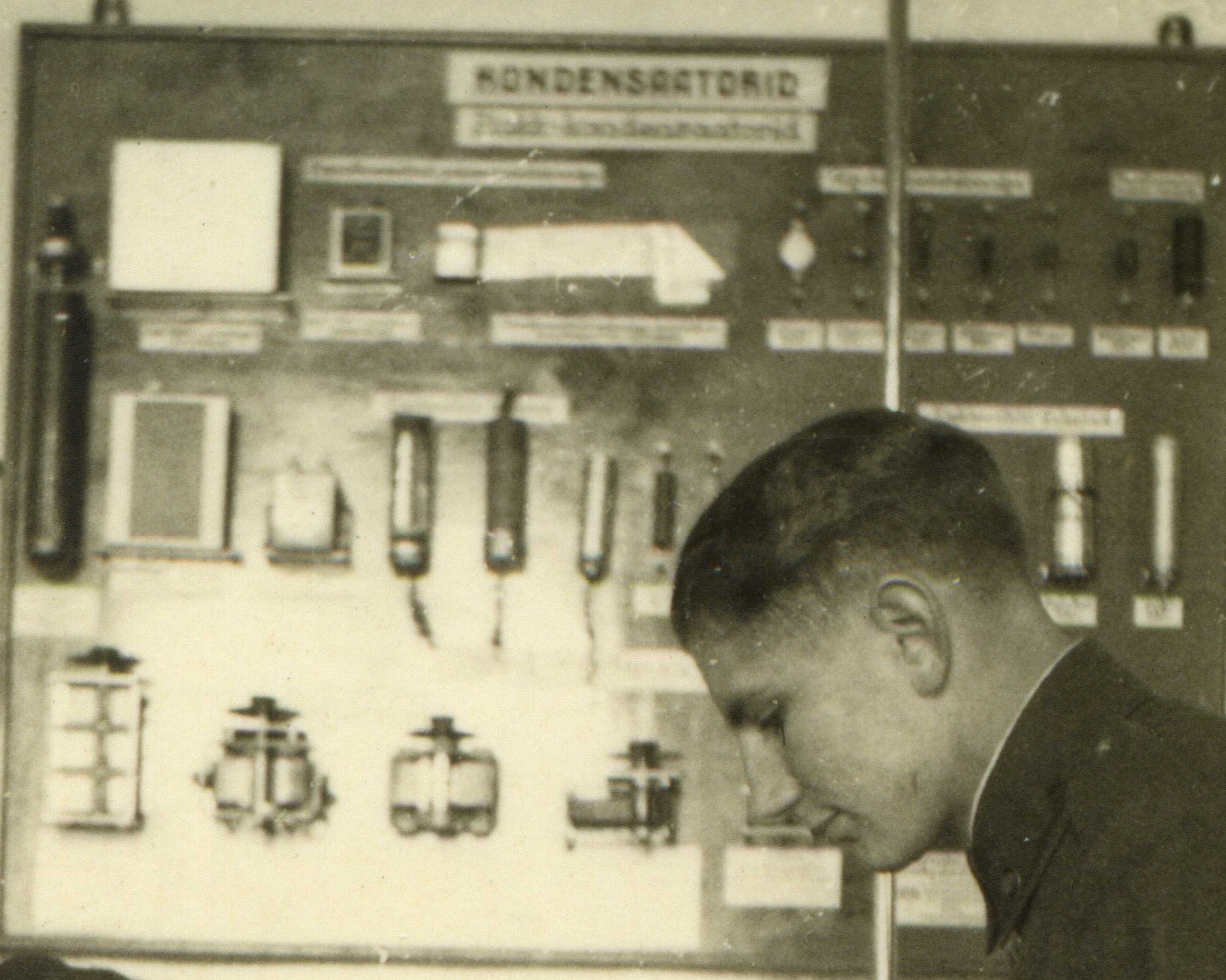

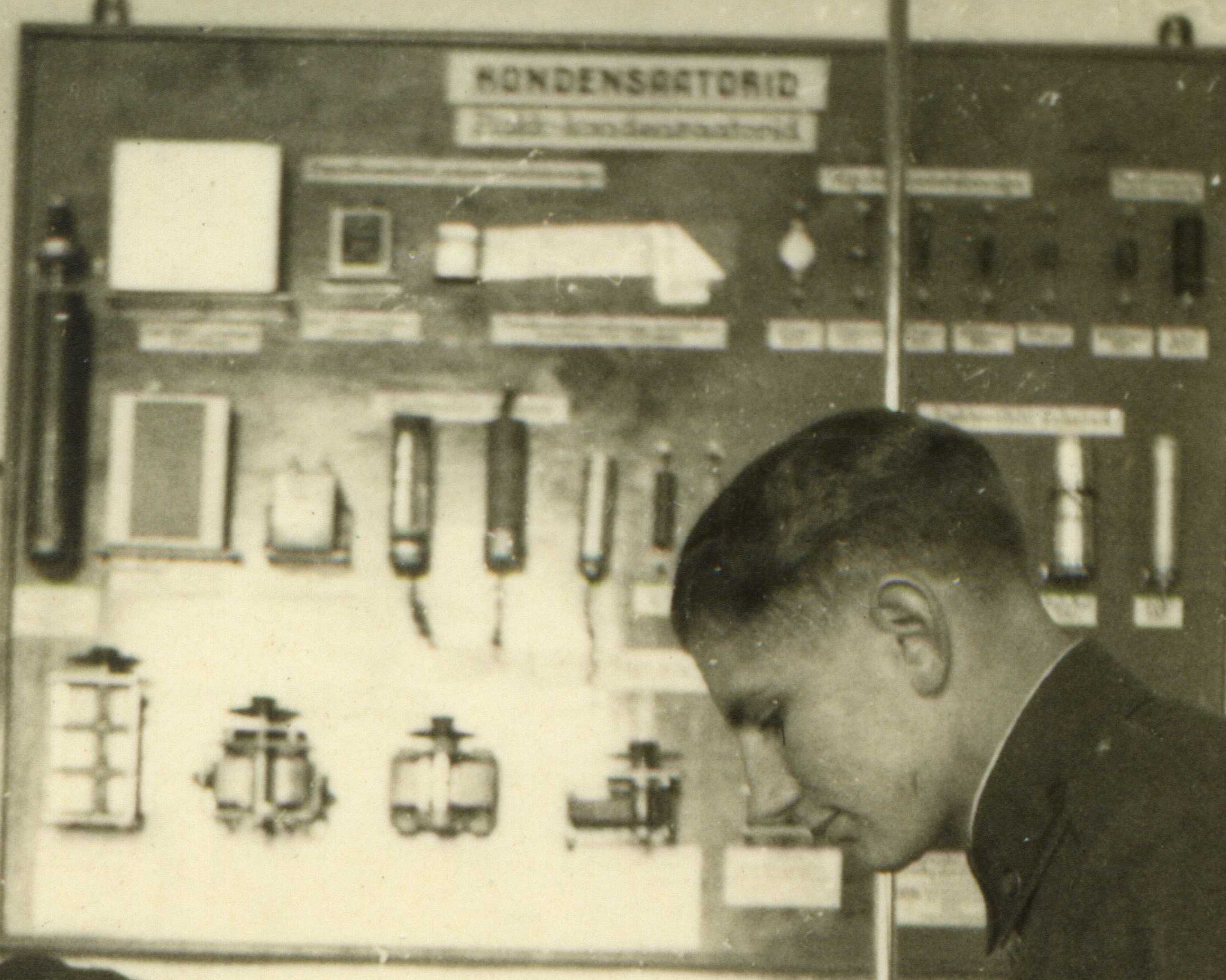

Üleval silt - Plokk-Kondensaatorid, see on arhailine väljend muutumatu mahtuvusega kondensaatoritele.
Nii nagu mahtuvus oli ühe numbrina peale kirjutatud, nii see ka oli ja kuna need kondensaatorid olid
reeglina paber- või vilgukivikondensaatorid, neljakandilisel kujul, siis siit ka nimi - plokk-kondensaator.

Allpool on aga näha juba muutuva mahtuvusega kondensaatoreid - kes eales on oma nina lampraadio
tagaküljelt sisse pistnud, siis on seal ikka üks hõbedast karva alumiiniumist vidin, mitmete paralleelsete
plaatidega, mis pöörates lähevad üksteise vahele - see on muutuva mahtuvusega kondensaator ja nendega
just häälestatigi raadio õige jaama peale ning neid on seal stendis allreas erinevaid näha.

[divine]

Pilt Enn Nõu kogust: "1929 Freivald Eesti kaitseväes raadiotelegrafistina."

[uscha]

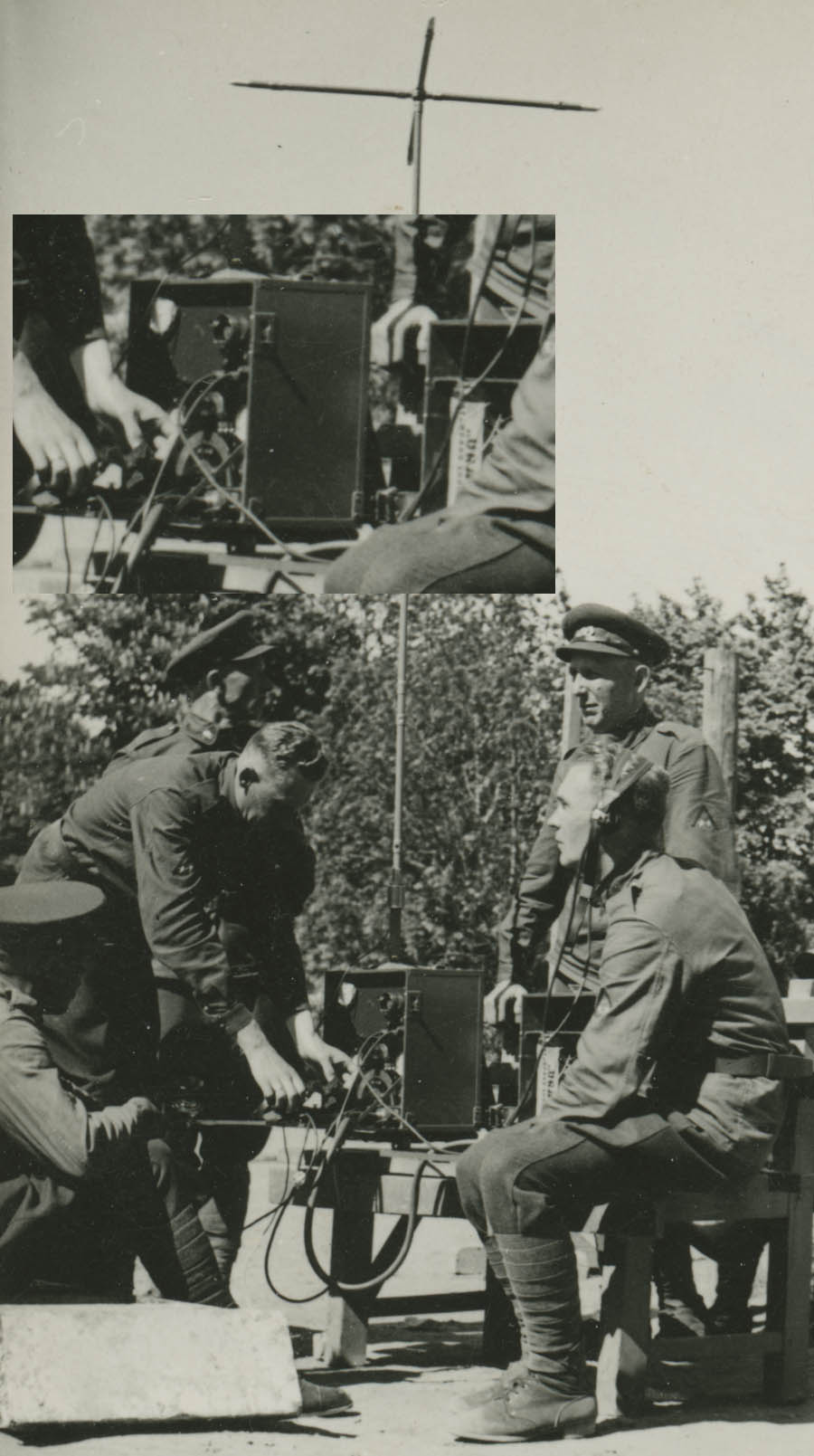

Sidepataljon, pildistatud 1940. aasta juunis.
Kasutaja funker oskab kindlasti öelda, mis aparaadiga tegu ja millal sellised Eesti sõjaväes kasutusele võeti.

[funker]

Sidepataljon, pildistatud 1940. aasta juunis.
Kasutaja funker oskab kindlasti öelda, mis aparaadiga tegu ja millal sellised Eesti sõjaväes kasutusele võeti.

Huvitav kompott. Antenn on standardne saksa Torn.Fu.b1 oma, kuni sidestuspoolini välja, raadio jälle ei sarnane
ühestki otsast mitte ühelegi saksa raadiole. Anoodpatarei näikse jälle olevat kodumaine Urania. Kõik viitaks sellele,
et raadio on kohapealne toodang - sidepataljon ehitas neid ka ise kohapeal.

Urania firmast on siin infot : http://raadiotuba.and.ee/tehasedteised.html

[nublu]

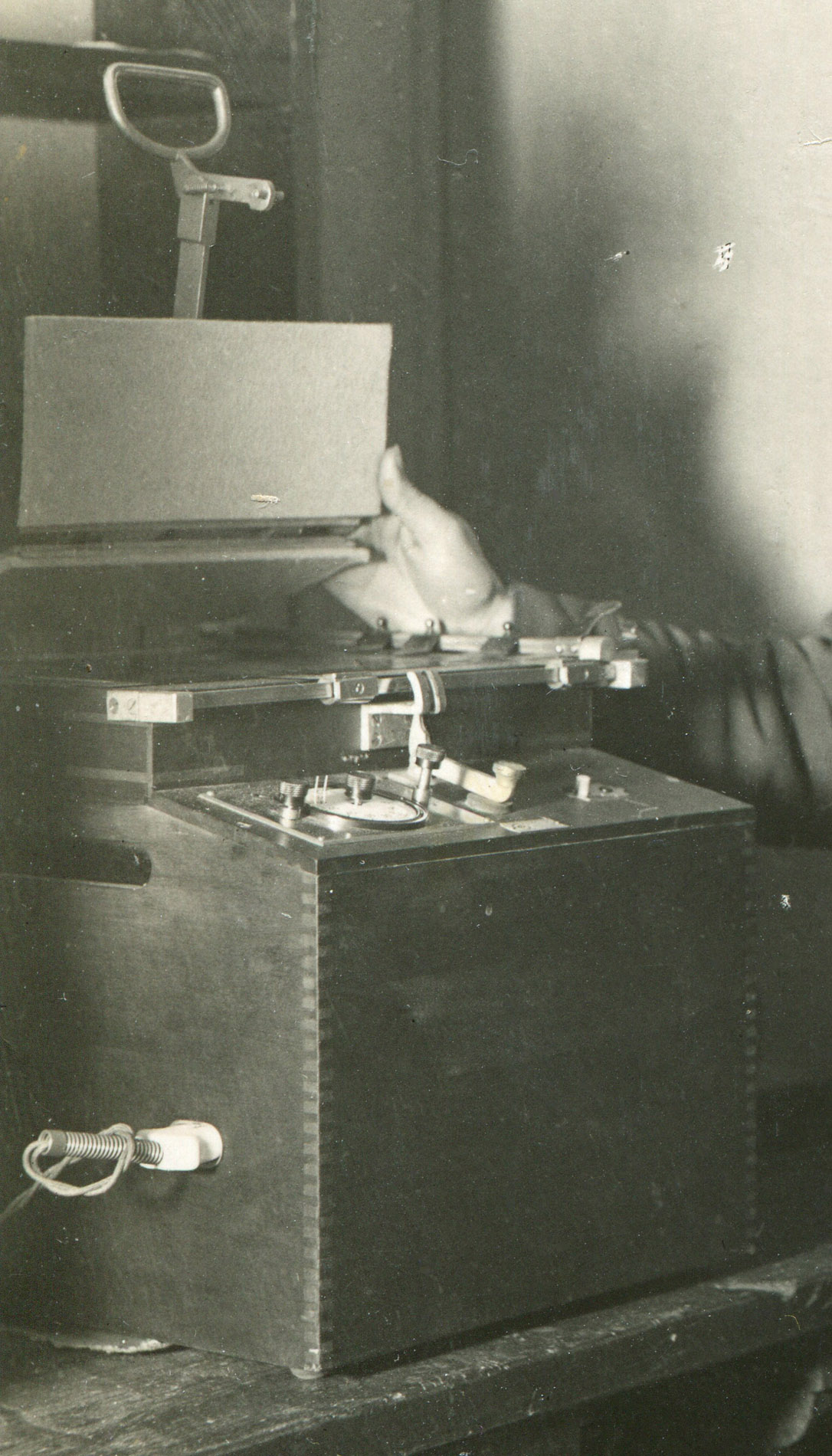

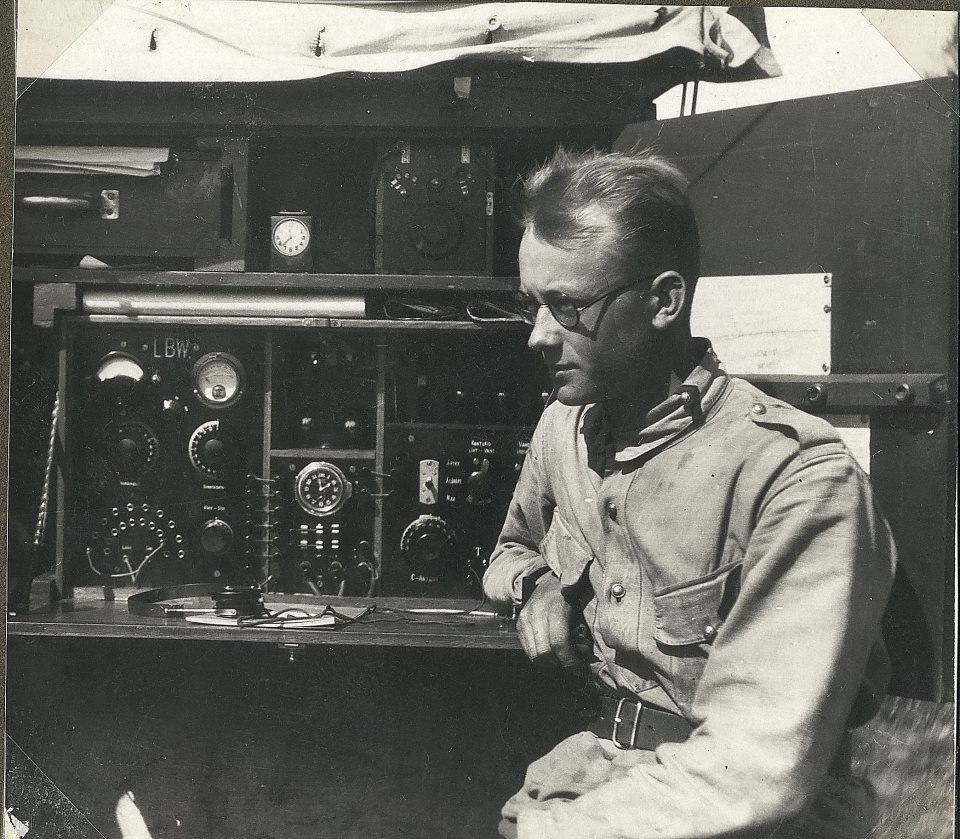

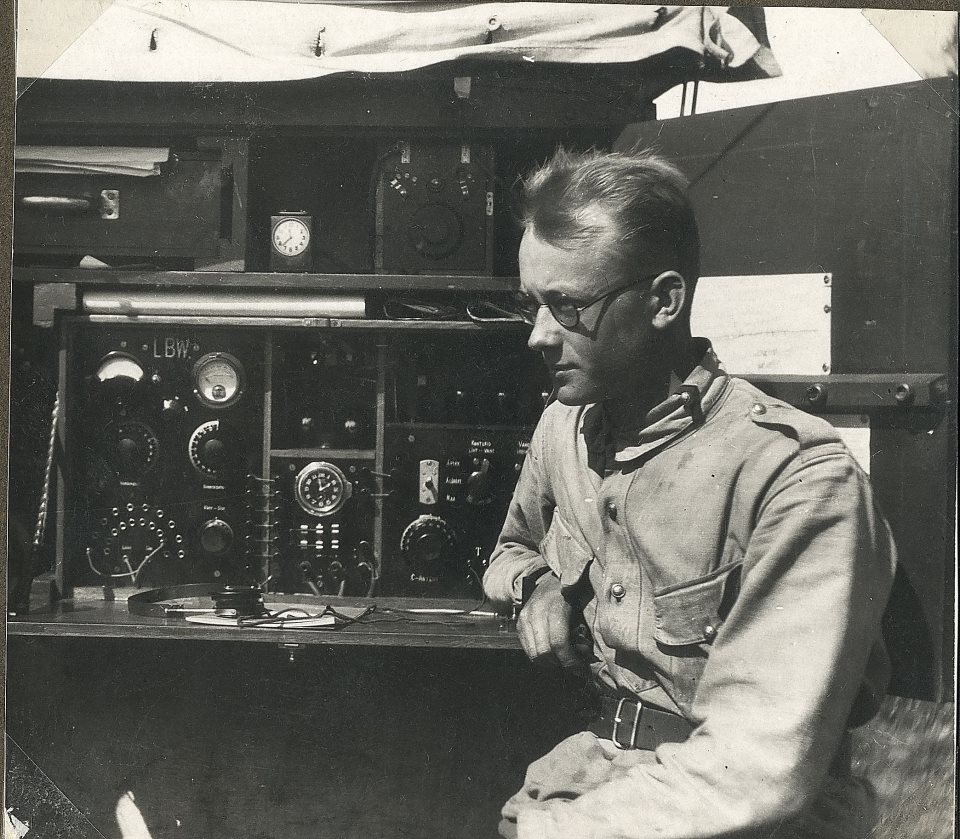

Ostsin siin hiljaaegu ka ühe raadioga pildi. Fotol seisab selle apastraadi kõrval Aleksander Braun, kellel pole veel lendurimärki rinnas. Nii et pilt peaks olema ajavahemikust 1923 sügis kuni 1925 suvi. Braun lõpetas Sõjaväe Tehnikakooli 1923 raadio erialal ning asus siis lennuväes ametisse.

Aparaat peaks ilmselt olema mingi inglaste maailmasõja aegne maapealne saatja (vastuvõtja?) lennuväe jaoks. Sel ajal seati paar sellist Vabadussõja ajal saadud riistapuud (koos samal ajal saadud lennukiraadiotega) korda. Kas aga asjatundja(d) oskavad täpsemalt marki või midagi pakkuda?
